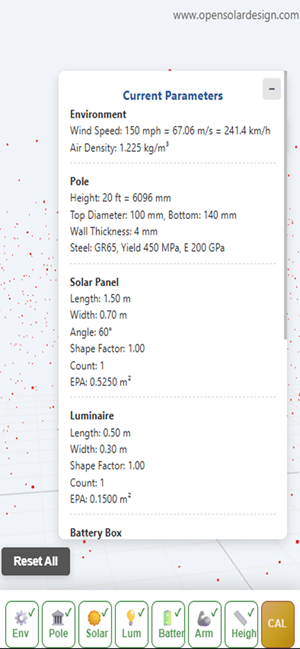

매개변수 입력 인터페이스

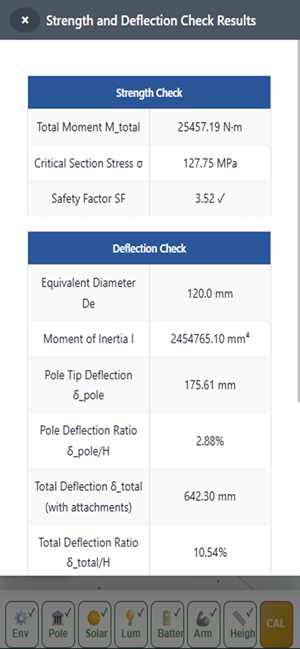

분석 결과

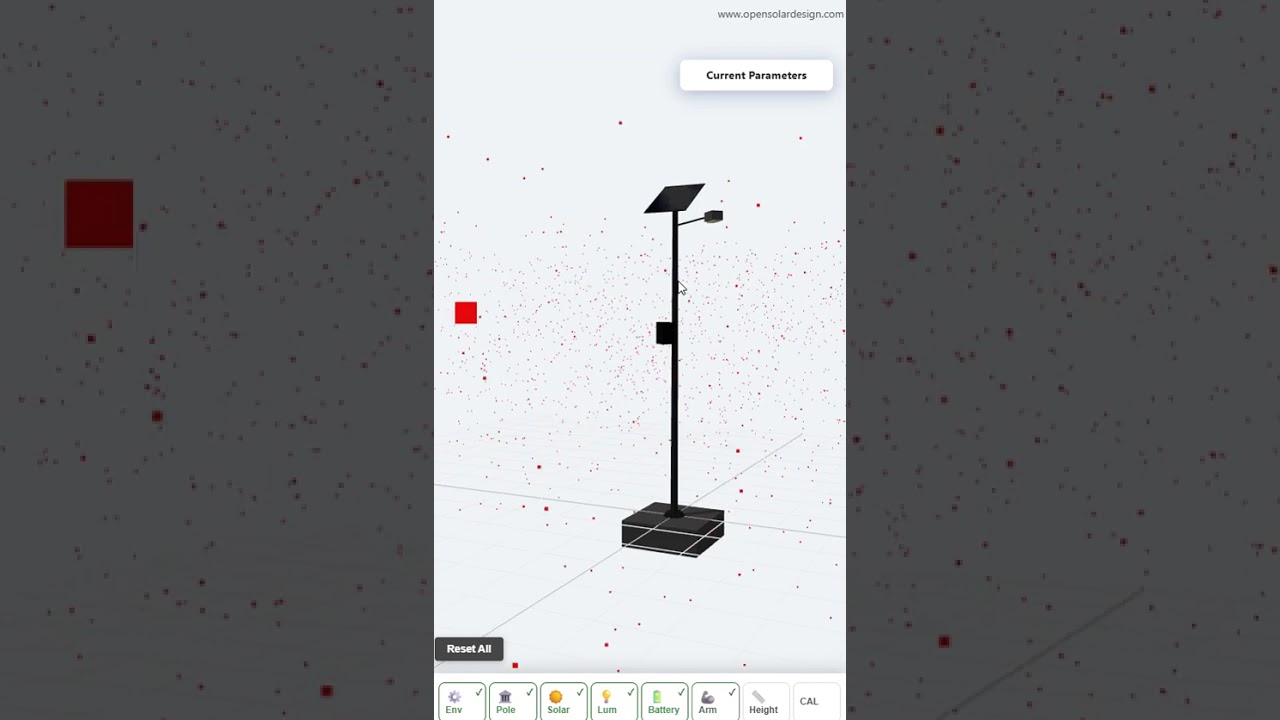

라이브 데모 —바람 저항 계산기
실시간 구조 분석을 실행하기 위해 기둥 형상, 풍속 및 구성요소 매개변수를 구성합니다.
풍하중 및 구조 강도 계산기
태양광 가로등 기둥에 대한 전문적인 바람 저항 분석 도구입니다. 환경 매개변수, 극 형상, 구성 요소 EPA(태양광 패널, 조명 기구, 배터리 상자, 암)를 구성하고 3D 바람 시뮬레이션 시각화를 통해 포괄적인 강도 및 편향 검사를 수행합니다.
주요 특징
환경 매개변수
정확한 풍하중 계산을 위해 공기 밀도 설정을 사용하여 풍속을 mph, m/s 및 km/h 단위로 구성합니다.
극점 기하학 설정
기둥 높이, 상단/하단 직경, 벽 두께, 강철 등급, 항복 강도 및 탄성 계수를 입력합니다.
성분 EPA 계산
형상 계수를 사용하여 태양광 패널, 조명기구, 배터리 상자 및 암에 대한 EPA(유효 투영 면적)를 계산합니다.
높이 구성
정확한 모멘트 계산을 위해 각 구성요소(태양광 패널, 조명기구, 배터리 박스, 암)의 장착 높이를 구성합니다.
강도 및 편향 확인
응력 계산, 안전계수 평가, 처짐비 검증을 포함한 종합적인 구조 해석을 수행합니다.

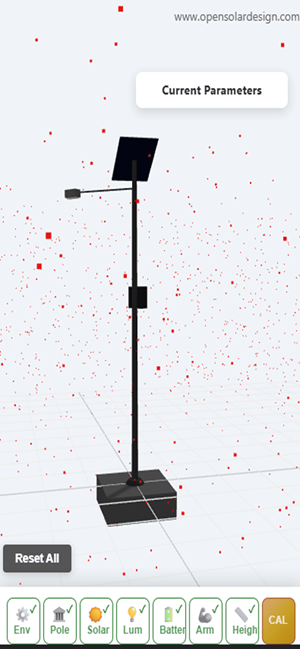

3D 바람 시뮬레이션
대화형 제어 및 실시간 응력 시각화를 통해 기둥 구조에 대한 바람 효과를 3D로 시각화합니다.
기술 사양
| 플랫폼 | 안드로이드(HTML5 웹 앱) | IOS/OS(곧 출시 예정) |
| 핵심 기능 | 풍하중 계산, 구조강도 해석, 3D 풍하중 시뮬레이션 |
| 단계 | 환경 → 기둥 → 태양광 패널 EPA → 조명기구 EPA → 배터리 상자 EPA → Arm EPA → 높이 → 계산 |
| 풍속 단위 | mph, m/s, km/h |
| 극 매개변수 | 높이, 상단/하단 직경, 벽 두께, 강철 등급, 항복 강도, E 계수 |
| 구성요소 | 태양광 패널, 조명 기구, 배터리 상자, 암(형상 계수를 사용한 EPA 계산) |
| 분석 결과 | 총 모멘트, 임계 단면 응력, 안전계수, 처짐비 |
| 심상 | 3D 기둥 구조, 바람 효과, 응력 시각화 |
| 내보내다 | PDF 보고서 생성 |
자주 묻는 질문
EPA(유효투영면적)란 무엇입니까?
EPA는 풍향에 수직으로 투영된 구성 요소의 면적에 형상 계수를 곱한 값입니다. 기둥에 장착된 각 구성 요소의 풍력을 계산하는 데 사용됩니다.
안전계수는 어떻게 계산되나요?
안전계수는 강철의 항복 강도와 임계 단면(전주의 베이스)에서 계산된 응력의 비율로 계산됩니다. 안전한 설계를 위해서는 최소 SF 1.5가 권장됩니다.
편향율은 무엇을 의미하나요?
처짐 비율은 폴 높이에 대한 폴 팁 처짐의 비율이며 백분율로 표시됩니다. 구조적 안정성과 조명 성능을 보장하기 위해 권장되는 한도는 2.5%입니다.
어떤 구성 요소를 구성할 수 있나요?
태양광 패널, 조명기구, 배터리 박스, 암을 구성할 수 있습니다. 정확한 풍하중 계산을 위해 각 구성 요소에 대해 치수, 형상 계수, 수량 및 장착 높이를 설정합니다.
